一、浴霸进线接线方法
1.接浴霸零线：可以独立控制各个功能的开关。
2.公共线接零线：地线也是直接接上去，不要经过开关。
3.零线作用：零线是变压器二次侧中性点（N）引出的线路，与相线（L）构成回路，对用电设备进行供电。
4.地线作用：接大地、接外壳或接参考电位为零的导线。
二、浴霸灯最简单接线方法
一、浴霸灯的接线方法
1.三线接连
浴霸灯一般有三条供电线，即火线、零线与地线。首先是黄绿色的地线连接上浴霸的外壳。而蓝色或者黑色的零线，是连通在五个灯头的螺口上的线。最后是红色的火线，连通在浴霸灯的三个开关上。
2三个开关。浴霸灯有三个开关，一个为照明开关，两个为取暖开关。

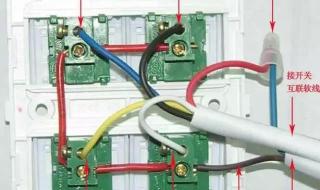

浴霸灯有三条线路以及三个开关，在分清楚它们以后，就可以根据浴霸提供的接线图，分别对应相应颜色的线来连接正确的接线柱即可
三、浴霸三灯的接线方法
浴霸开关接线的供 电线 路有三条：
1. 地线 ，黄绿相间的那条，在 插座 上 卫浴 上方，接在浴霸的外壳。零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个 灯头 的螺口接住上。火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。
2.三个开关，管照明的那个，另一接柱接 照明灯 头的中心接柱;二个管取暖的开关，每个的另一接柱接二个取暖灯头的中心接柱。浴霸接线端子中标有N的接0，其他的四根有两暖灯，一换气，一照明，这四根到开关控制按钮，另外下火线一根到开关，需要注意的是线的颜色要弄清。浴霸压线的位置。根据上面接线图，线的颜色对照的控制开关L1跟插座L买的时候就已经接好了。直接在插座接上火线，插座另一孔接零，开关另一端接灯。
四、浴霸进线接法
1、开关那里有一根零线，一根火线 ，接浴霸，必然有一根火线 。
2、其余都是零线。你的浴霸开关很好，里面都是串联好的了。按照相同的颜色连接就好了。浴霸下开关有五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，零线和电源零线并联连接。四位开关火线分别和四个开关小模块并联起来，然后是两路取暖、照明、排气的控制线，分别接入对应的接线孔。打开浴霸的接线盒，一般里面有5～7个接线柱。有三根接线柱各只有一根线的是两根灯暖和照明线，有两根线一起的接有电容的是换气的。接线最多的是共用零线，一般接有2根灯暖 照明 风机 电容共5根线。有的有增加了双色线的接地线和高温自动散热线。最简单的接法就是找接线最多的那根接线柱肯定是公共接线端接零线。你可把它接到墙壁电源的零线上。剩下的4根线用4连开关线的黄蓝白黑连接任意接。剩下的红色接火线
五、浴霸安装如何接线浴霸安装如何接线
1、 接线方法：
2、 浴霸电源接线的供电线路有三条：
3、 1.地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。
4、 2.零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。
5、 3.火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。
6、 浴霸接线端子中标有N的接0，其他的四根有两暖灯，一根换气，一根照明，这四根到开关控制按钮，另外下火线一根到开关，需要注意的是线的颜色要弄清。
